在工业智能化深度演进与设备微型化趋势并行的当下，超薄工控终端（含工业平板、边缘计算网关、便携检测仪器、嵌入式控制模块等）正朝着机身厚度≤5mm、内部安装空间压缩至微米级的方向高速迭代。传统TYPE-C连接器因垂直占用高、安装冗余不足、结构刚性薄弱等短板，已难以适配狭小腔体与严苛工业工况。深圳市中科兴达科技有限公司（以下简称“中科兴达”）深耕电子连接器领域十余年，聚焦工业级TYPE-C连接技术创新，以精密卡位沉板结构为核心，重磅推出全系列超薄沉板TYPE-C电子连接器，完美破解超薄工控设备 “空间受限、可靠性不足、防护缺失” 三大核心痛点，为工业智联提供极致紧凑、高可靠的连接底座。
随着工业4.0全面落地，超薄工控设备呈现出三大显著特征：极致轻薄化（机身厚度从8mm压缩至2mm以内）、场景多元化（覆盖户外、车载、产线、医疗等多领域）、功能集成化（单接口需承载高速数据、大功率供电、视频传输等全功能）。在此背景下，传统TYPE-C连接器的局限性愈发凸显：
垂直安装高度普遍≥3.5mm，占用超薄设备核心内部空间，挤压电池容量与PCB布局空间，成为设备轻量化的“拦路虎”；
常规结构缺乏精准卡位设计，在工业现场振动、频繁插拔场景下，易出现松动、脱落、接触虚接等问题，引发设备停机、数据丢包等风险；
防护能力不足，多数产品仅能达到IP6X防尘等级，难以应对户外雨水、车间油污、水下检测等复杂环境，限制应用场景拓展；
高速传输与大电流承载能力有限，无法满足USB4 40Gbps、PD 3.1 240W等新一代工业接口标准，制约设备性能升级。
针对上述行业痛点，中科兴达组建跨学科研发团队（涵盖结构工程、材料科学、电气设计、仿真分析等领域），历时3年完成技术攻关，以“空间极致压缩+结构精密稳固+性能全面升级”为核心，打造沉板TYPE-C连接器专属解决方案，实现从“外凸式安装”到“内嵌式沉板”的颠覆性变革，为超薄工控设备解锁全新连接可能。
中科兴达沉板TYPE-C连接器的核心竞争力，在于结构仿真优化+微米级精密制造+多维度锁合设计的深度融合，通过三大创新设计，完美适配超薄工控设备狭小安装空间需求，实现“空间压缩40%+可靠性翻倍” 的双重突破。
颠覆传统TYPE-C“外凸于PCB板”的安装逻辑，采用阶梯式沉板结构，将连接器主体嵌入PCB板内，仅保留短舌片外露，实现垂直安装高度的极致压缩。
核心参数精准匹配超薄需求：沉板深度覆盖0.8mm、1.2mm、1.4mm、1.65mm等多规格，适配不同厚度PCB板（0.8-1.6mm），整机垂直安装高度最低可至1.4mm，较常规TYPE-C母座（≥3.5mm）节省40%以上垂直空间，完美适配≤2mm 的超薄工控设备极限安装高度要求；
短体舌片优化布局：外露舌片长度控制在5.5-6.0mm，较传统TYPE-C舌片（≥7.5mm）缩短20%以上，既适配设备面板超薄开孔设计，又避免舌片过长干涉内部元器件布局，进一步提升空间利用率；
一体化沉板模组设计：端子模组、绝缘基座、屏蔽外壳采用一体化沉板结构设计，无多余拼接部件，减少安装间隙，确保连接器与PCB板紧密贴合，最大化利用狭小腔体空间。
针对超薄设备PCB薄、安装间隙小、易受振动冲击的痛点，中科兴达独创“双侧阶梯式精密卡位+多点定位卡扣+金属外壳铆合锁固”三重锁合结构，实现“精准定位+稳固抗振”双重保障，解决超薄设备连接松动难题。
1、内部端子精密卡位：端子模组采用“上端子模块+中夹片块+下端子模块”分层精密卡位设计，端子间距公差控制在±0.02mm，确保插拔时接触稳定、无偏移、无虚接；插拔力保持在8-25N的工业舒适区间，既避免过松导致接触不良，又防止过紧增加插拔难度，10000次插拔后接触电阻仍≤40mΩ，电气性能无衰减；
2、外壳双侧卡位固定：外壳两侧设计SMT定位卡扣+沉板限位卡槽，与PCB焊盘、设备壳体形成三维锁合，轴向抗拔力≥50N、侧向抗冲击≥10G，可有效耐受工业现场高频振动（5-2000Hz），避免连接器松动、脱落、接触失效；
3、金属外壳铆合加固：全金属屏蔽外壳采用“内壳体+外壳体”双壳结构，通过铆接柱与铆接孔精准铆合固定，配合激光点焊工艺，增强外壳连接强度，避免内外壳脱离，同时提升结构刚性与EMI电磁屏蔽能力，杜绝工业现场强电磁干扰导致的信号丢包、传输中断。
在极致压缩空间的同时，中科兴达沉板TYPE-C连接器兼顾功能集成化需求，兼容16PIN/24PIN全规格配置，支持USB4 40Gbps高速数据传输、PD 3.1 240W大功率供电、视频输出三合一功能，单接口即可替代多接口，进一步精简设备内部结构、释放安装空间。
混合焊接工艺优化：采用“SMT+DIP 混合焊接”设计，部分端子水平向后伸出实现SMT焊接，部分端子垂直向下伸出实现DIP焊接，端子排布更合理，安装更牢固，同时兼容自动化贴装工艺，提升生产效率与焊接良率;
高速信号完整性保障：针对高速传输需求，优化端子布局与阻抗控制，采用LCP高频绝缘材料，降低信号衰减，确保40Gbps高速数据传输稳定，满足工业设备高清视频、海量数据快速交互需求；
多规格适配性：提供沉板0.8/1.2/1.4/1.65mm、16PIN/24PIN等多组合规格，可根据设备安装空间、功能需求灵活选型，适配不同类型超薄工控设备，实现“一规格适配多场景”。
超薄工控设备广泛应用于户外、车载、产线、医疗等复杂场景，对连接器的防护等级、耐温性能、抗老化能力、长期可靠性提出极高要求。中科兴达沉板TYPE-C电子连接器以军工级标准打造，通过全维度品质管控，实现“极致薄型+工业可靠”的完美平衡。
针对户外、水下、高粉尘等严苛场景，采用三重复合密封技术，实现防水防尘性能全面升级，适配多场景应用需求。
防水性能突破：通过“双腔体密封+一体式硅胶圈+沉板端面全包胶”结构设计，达到IPX8最高防水等级，可在1.5米水深浸泡30分钟不进水，同时满足IP6X防尘标准，有效抵御粉尘、油污、水汽、冷凝水侵蚀，适配户外便携工控、水下检测设备、车载终端等场景；
防水结构细节：在接口内部嵌入硅胶圈实现基础防尘，注塑防水层阻断浸水渗透，卡扣式金属外壳抵消机械应力对密封结构的影响，通过FEA仿真优化应力分布，确保密封结构长期稳定。
选用高性能材料，配合精密制造工艺，实现宽温域稳定运行，适应-40℃~+85℃极端温度区间，满足工业多场景环境需求。
材料选型精准匹配：绝缘基座采用LCP+30%玻纤增强材料，耐高温、耐老化、抗变形，UL94V-0阻燃等级，在高温环境下保持结构稳定；接触端子选用T2紫铜基材，表面镀金（1.0±0.2μm），提升导电性与抗氧化性，即使在高湿环境下，168小时后绝缘电阻仍>10GΩ；屏蔽外壳采用SUS304不锈钢材质，耐盐雾、抗腐蚀，通过96小时盐雾测试，耐受酸碱环境侵蚀；
极端环境验证：通过1000次高低温循环测试（-40℃~+85℃）、1000小时湿热测试（85℃/85% RH），在极寒、高温、高湿环境下，电气性能与机械结构零衰减，保障工控设备7×24小时不间断稳定运行。

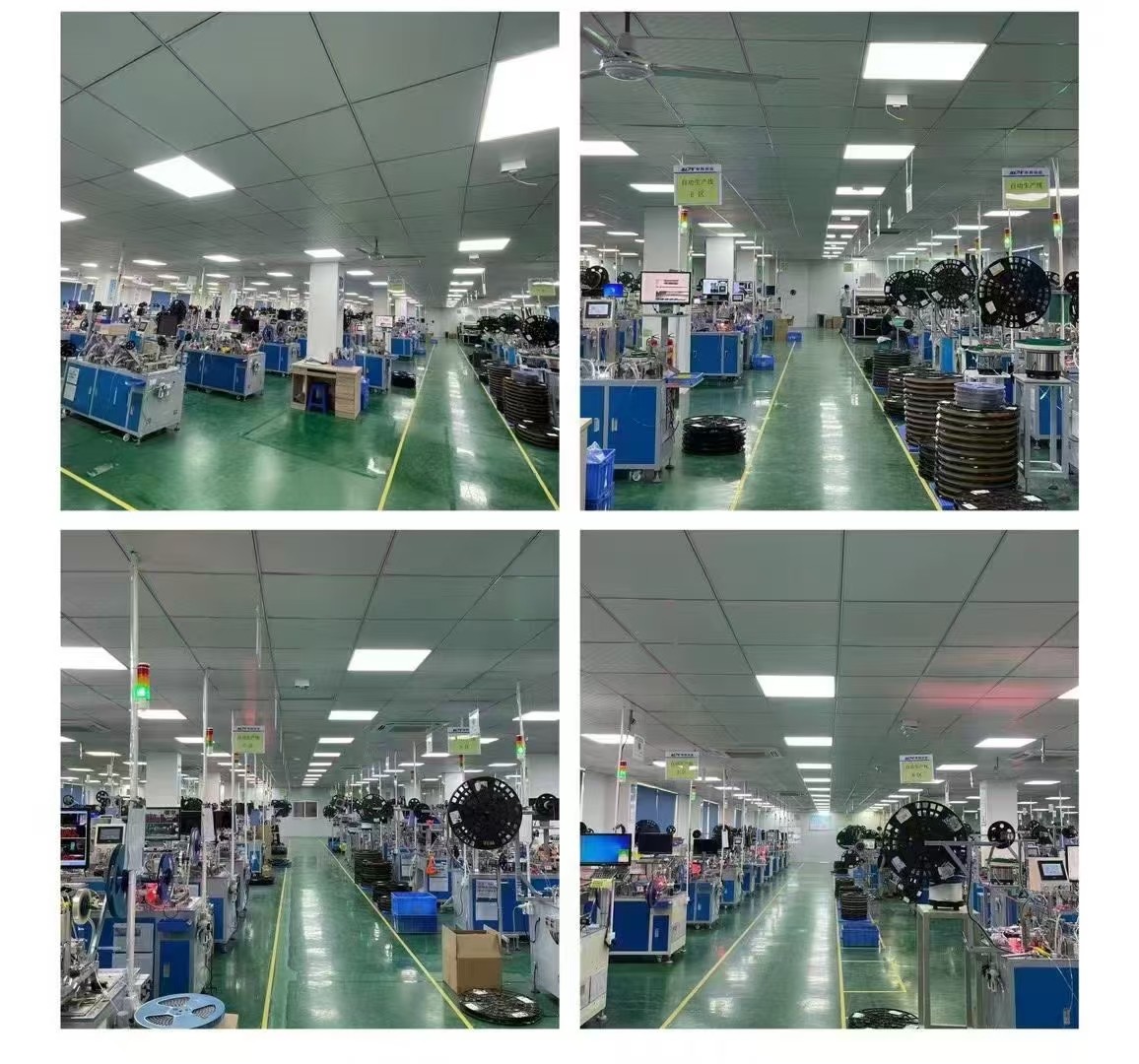

中科兴达建立全流程精密制造与品控体系，从原材料甄选、精密模具开发、高速冲压、注塑成型到成品检测，每一道工序均执行严苛标准，实现百万分之一（<1PPM）的极低不良率，远超行业常规水平（50PPM），为工控设备提供长期可靠的连接保障。
精密制造体系：配备微米级精度加工设备（公差≤0.01mm），采用自动化冲压、注塑生产线，减少人工干预误差，保障产品一致性；模具采用进口钢材，使用寿命≥50万次，确保产品尺寸精度长期稳定；
全流程检测验证：每批产品均通过外观检测、尺寸检测、电气性能测试、插拔寿命测试、环境可靠性测试等多维度检测，其中插拔寿命≥10000次，盐雾测试≥48小时，确保产品出厂合格率100%；
权威认证加持：产品通过ISO9001、IATF16949、USB-IF、CE、ROHS等多项国际权威认证，符合工业级应用标准，远销全球50+国家与地区，服务工业自动化、消费电子、车载、医疗、新能源等多个领域。
中科兴达沉板TYPE-C电子连接器，凭借极致空间压缩、精密卡位稳固、工业级高可靠三大核心优势，已广泛应用于各类超薄工控与嵌入式设备，成为工业智联的核心连接部件。
适配5-8mm超薄机身，解决充电、数据、扫码一体化连接需求，双侧精密卡位结构有效耐受手持使用中的振动与频繁插拔，IPX8防水等级适配户外作业、车间巡检等场景，保障设备稳定运行。
满足高密度 PCB、狭小腔体安装需求，支持USB4 40Gbps高速数据传输与PD 240W大功率供电，单接口实现多功能集成，精简设备结构，同时全金属屏蔽外壳抵御工业现场电磁干扰，保障数据传输与供电稳定。
适配医疗级洁净、防水、抗振要求，IPX8防水等级满足医疗设备消毒、清洗需求，宽温耐候设计适配手术室、病房、户外救援等多场景，LCP高频绝缘材料保障检测数据精准传输，实现设备小型化与可靠性兼顾。
耐受车辆振动、高低温、雨水侵蚀，IPX8防水等级适配车载户外场景，双侧铆合加固结构提升抗冲击能力，避免车辆行驶中连接器松动，保障车载系统、户外监控设备连接安全。
深圳市中科兴达科技有限公司，是集研发、设计、生产、销售于一体的国家级高新技术企业，深耕电子连接器领域十余年，拥有百余项zhuanli技术，构建了涵盖塑胶成型、五金冲压、自动化生产的全产业链布局。公司以“创新为本・科技赋能”为核心理念，聚焦工业级TYPE-C连接器技术创新，持续投入研发资源，先后推出沉板TYPE-C、防水TYPE-C、高速TYPE-C等系列产品，深度适配工业自动化、车载、医疗、新能源等多领域需求。凭借卓越的产品性能与完善的服务体系，中科兴达成为SONY、三星等全球知名企业的长期合作伙伴，以精密制造助力客户突破设备性能边界。
面对超薄化、智能化、高可靠的工业连接趋势，中科兴达始终坚持技术创新+品质至上，以精密卡位沉板TYPE-C连接器为核心，持续深耕工业级电子连接器领域，不断优化产品性能、拓展应用场景，为客户提供从产品设计、定制开发到批量交付的一站式解决方案。
在工业设备微型化、智能化的浪潮中，连接技术的创新成为推动行业发展的核心动力。中科兴达沉板TYPE-C电子连接器，以精密卡位沉板结构为核心，完美破解超薄工控设备狭小空间连接难题，兼顾极致轻薄与工业可靠，为工业智联提供全新连接底座。
选择中科兴达沉板TYPE-C电子连接器，就是选择极致空间、精密可靠、工业品质，让每一次连接都精准稳固，让每一台超薄工控设备都性能无忧。未来，中科兴达将持续以技术创新为驱动，深耕工业连接器领域，助力中国工业4.0高质量发展，以精密连接，赋能工业未来！
